木結構是中國古建筑的靈魂。
做一名合格的古建人，
必須熟練掌握中國古建筑木結構的各個類型和體系
北方官式木結構
是世界木結構建筑技藝的典范
也是每個古建人必備的基本技能
哲匠之家崇尚哲思與工匠精神的融合
我們搬出了著名古建筑專家湯崇平先生
讓他教大家兩手
嗯，全天下的古建人都特別的帥，尤其是湯先生。中國古建園林技術名師，40多年的古建經歷，對項目管理，大木技術的造詣，那是放眼望去沒幾個人能超越的。北京城的重點項目，那也是負責的老鼻子多了。
上圖是湯先生為各地建筑專家講授古建筑木結構課程的現場照片。他16歲開始學徒，跟隨房修二的老工匠學習，從此在這條路上堅持了40多年。這應該就是所謂的大國工匠了，用一生堅持做一件事，做到極致。古建筑木結構的每個細節，在湯先生的心里，手里，都熟悉到無以復加。忽然覺得小野二郎的壽司，高橋吾郞的銀羽毛，跟富麗規整的古建大木比起來，真的還挺小兒科的。
言歸正傳，今天的主題是：北方官式古建木結構?。?/p>
好木匠！什么樣的算是好木匠？
能清楚各構件的搭接順序
清楚各構件尺寸比例
能看懂圖紙并能根據圖紙實際操作
不返工，不窩工，不出技術岔子。
記住學習任務了就往下看！
北方官式建筑—大木結構

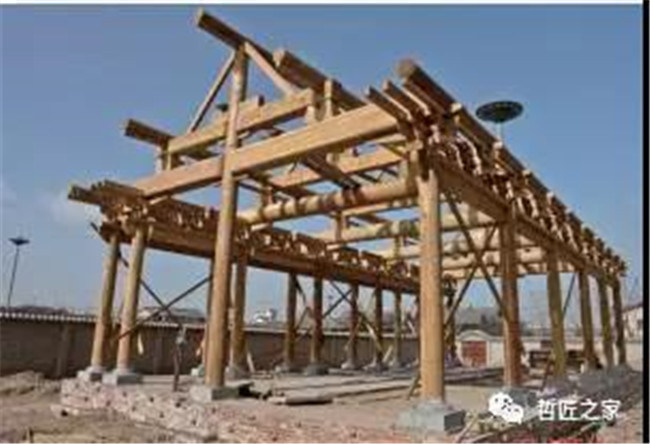

北方官式木構架以抬梁式為主
與南方的木結構是有區別的

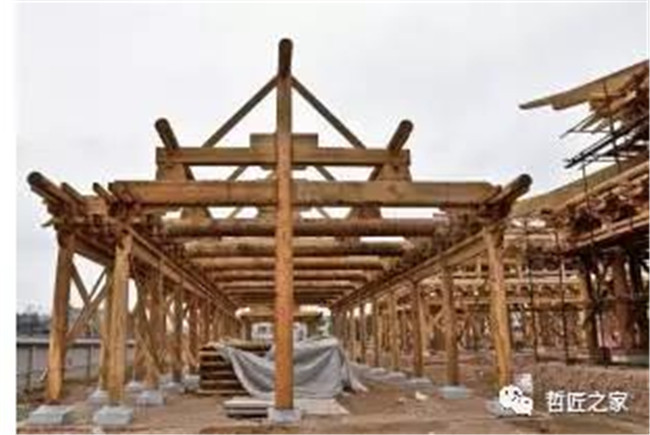

我們將從北方官式建筑木構架的形式、基本名詞術語學起！
北方官式—木構件名稱及解釋

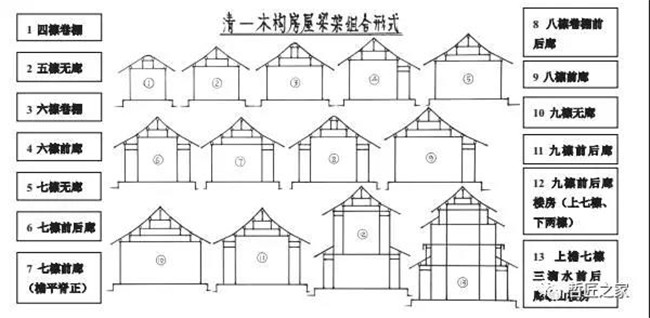

清之木構房屋梁架組合形式
1.四檁卷棚：其上承托四根檁，屋頂形式為卷棚形式
2.五檁無廊：其上承托五根檁，前后檐均無廊
3.六檁卷棚：其上承托六根檁，無廊，屋頂形式為卷棚形式
4.七檁前廊：其上承托七根檁，前檐有廊子
5.七檁無廊：其上承托六根檁，前后檐均無廊
6.七檁前后廊：其上承托七根檁，前后檐均有廊
7.七檁前廊：其上承托七根檁，前檐有廊子
8.八檁卷棚前后廊：其上承托八根檁，前后檐均有廊
9.八檁前廊：其上承托八根檁，前檐有廊
10.九檁無廊：其上承托九根檁，前后檐均無廊
11.九檁前后廊：其上承托九根檁，前后檐均有廊
12.九檁前后廊樓房（上七檁，下兩檁）：二層樓房，上層承托七檁，下層兩檐柱上承托兩檁
13.上檐七檁三滴水前后廊歇山樓房：歇山建筑樓房，其上承托七檁，三滴水前后均有廊

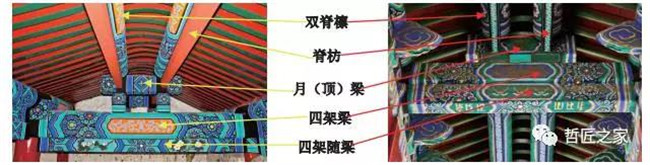

梁架—“卷棚”雙脊檁四架梁（一）
1.雙脊檁：位于建筑物屋脊位置正中有有兩根檁，屋頂形式是卷棚形式。與正脊位置有一根檁的尖山形式不同。
2.脊枋：位于脊部，用于拉結脊瓜柱頭的橫枋。
3.月梁：其上承托兩根檁，長度為一頂步架之梁。又叫頂梁。
4.四架梁：其上承托四根檁，長度為兩步架加一頂步架之梁。
5.四架隨梁：用于四架梁下面的隨梁。
梁架—“卷棚”雙脊檁四架梁（二）
1.柁墩：位于上下兩層梁之間能將上梁承受的重量迅速傳到下梁的木墩或者說方形的木塊。
2.遞角梁：用于無斗拱建筑廊子轉角處，與抱頭梁成45度角的梁

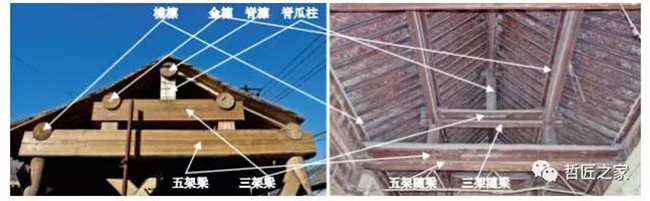

梁架—五架梁（無角背）
1.檐檁：位于檐柱軸線位置的檁木。
2.金檁：位于檐椽和脊檁之間的檁木均稱金檁，金檁又因位置不同分為下金檁、中金檁和上金檁。
3.脊檁：位于建筑物脊部位置的檁
4.脊瓜柱：位于三架梁上，下腳作管腳榫，柱頭做檁，以承托脊檁。
5.三架隨梁：用于三架梁下面的隨梁。
6.五架隨梁：用于五架梁下面的隨梁。

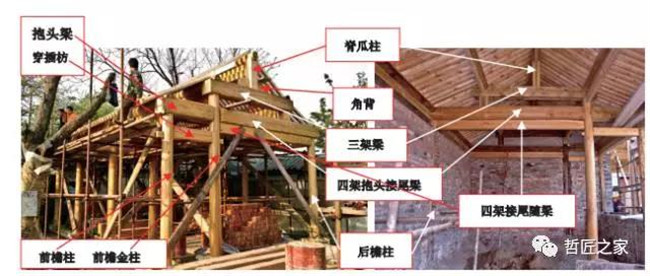

梁架—前廊后無廊—檐平脊正
1.抱頭梁：用于無斗拱建筑廊間，承接檐椽之梁
2.穿插枋：位于廊內抱頭梁之下，用來拉結金柱和檐柱的枋子，用于有廊建筑。
3.脊瓜枋：位于脊部，用于拉接脊瓜柱頭的橫枋
4.三架梁：其上承托三根檁，長度為兩步架之梁
5.四架抱頭接尾梁：相似于五架梁又不同于五架梁
6.后檐柱：位于建筑物最外圍的后檐的柱子
梁架—梁
1.五架梁：其上承托五根檁，長度為四步架之梁
2.三架梁：其上承托三根檁，長度為兩步架之梁
3.角背：角背是保持瓜柱穩定的輔助構件。瓜柱自身高度等于或大于柱徑2倍時，均需要安設角背，而脊瓜柱必須安設角背
4.脊枋：位于脊部，用于拉結脊瓜柱頭的橫枋
5.金枋：位于金部，用于拉結柱頭的橫枋，有上金枋和下金枋
6.脊瓜柱：位于三架梁上，下腳作管腳榫，柱頭做檁，以承托脊檁。
7.金瓜柱：在上梁、下梁之間的部分，起到支撐上梁、連接下梁的作用。

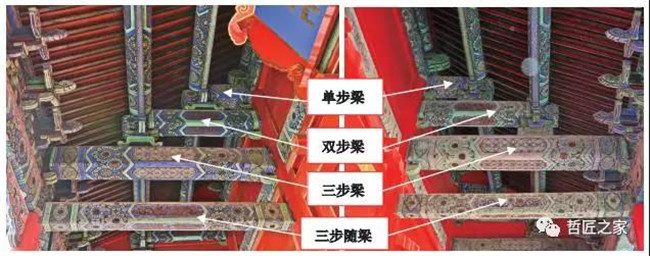

8.雙步梁：長度為二步架，后尾于中柱或山柱之梁
9.單步梁：長度為一步架，后尾于中柱或山柱之梁。多用于門廡建筑或一般建筑物的兩山。

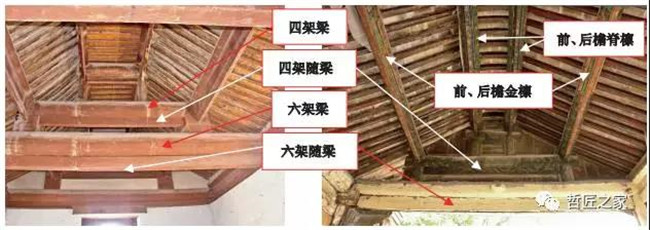

梁架—“盔頂”雙脊檁六架梁
1四架梁：其上承托四根檁，長度為兩步架加一頂步架之梁。
2.四架隨梁：用于四架梁下面的隨梁。
3.六架梁：其上承托六根檁
4.六架隨梁：用于六架梁下面的隨梁

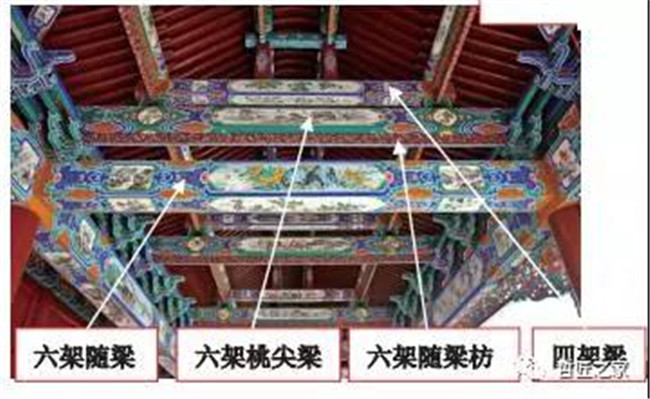

梁架—帶斗拱六檁梁架
1.六架隨梁：用于六架梁下面的起輔助支撐作用
2.六架桃尖梁：其上承托六根檁，端頭做成桃尖形式
3.六架隨梁枋：附在六架梁之下，用于拉結前后金柱之枋
梁架—“前廊后無廊”六檁梁架
1.前、后檐山檐柱：位于建筑物山面部位前檐后檐金步處的柱子
2.前檐山金柱：位于建筑物前檐山面部位金步處的柱子
3.山中柱：位于建筑物兩盡端山墻部位的中柱

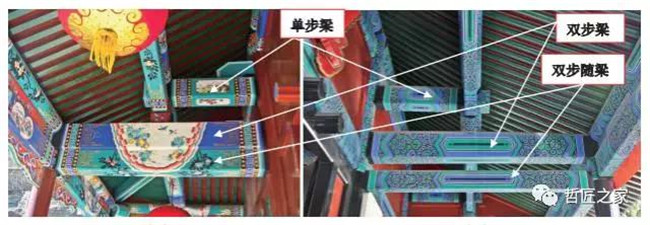

4.單步梁：長度為一步架，后尾于中柱或山柱之梁。多用于門廡建筑或一般建筑物的兩山
5.雙步梁:長度為二步架，后尾于中柱或山柱之梁

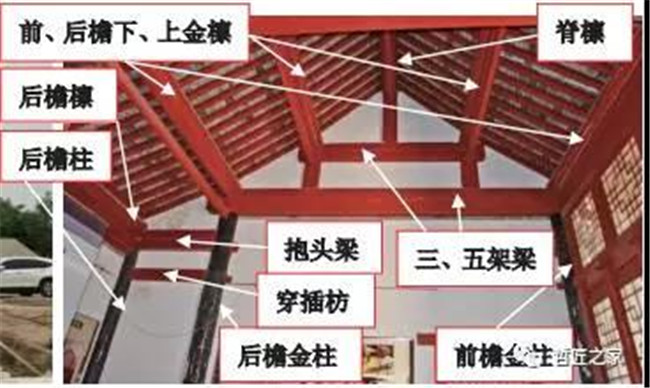

梁架—“前后廊”七檁梁架
1.上金檁：與脊檁緊相鄰的檁。
2.下金檁：與正心桁相鄰的桁檁。
3.后檐檁：位于后檐柱軸線位置的檁木。
4.后檐柱：建筑物后檐最外圍的柱子
5.脊檁：位于建筑物正脊位置的檁木。
6.前檐金柱：建筑物前檐檐柱內側的柱子。
7.后檐金柱：建筑物后檐檐柱內側的柱子。
8.角背：角背是保持瓜柱穩定的輔助構件。瓜柱自身高度等于或大于柱徑2倍時，均需要安設角背，而脊瓜柱必須安設角背
9.扶脊木：用于脊檁之上，輔助脊檁承接正脊的構件
10.脊瓜柱：位于三架梁上，下腳作管腳榫，柱頭做檁，以承托脊檁。
11.三架梁：其上承托三根檁，長度為兩步架之梁
12.五架梁：其上承托五根檁，長度為四步架之梁

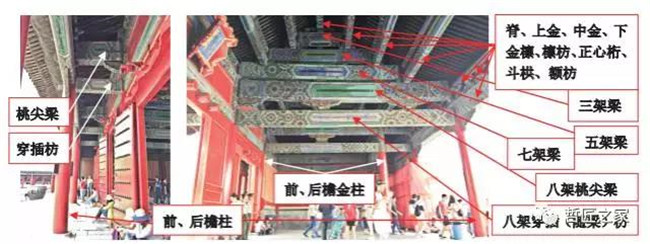

清之木構房屋梁架組合形式
1.額枋：用于大式帶斗拱建筑檐柱柱頭間的橫向拉結構件
2.七架梁：其上承托七根檁，長度為六步架之梁
3.八架桃尖梁：其上承托八根檁的梁
4.八架穿插（隨梁）枋：貼附于八架梁之下，拉結前后金柱的構件。
5.上金檁：與脊檁相鄰的檁。
6.下金檁：與正心桁相鄰的檁。
7.正心桁：帶斗拱建筑中位于檐柱軸線位置的桁檁。
8.七架桃尖接尾梁：其上承托七根檁，長度六步架，一段尾頭與桃尖梁連接。
9.七架穿插接尾枋（隨梁）：在七架桃尖接尾梁下面且與之平行的木構件，一段端頭與穿插枋連接。
10.桃尖梁：用于柱頭科斗拱之上，承接檐頭桁檁之梁，其梁頭側面呈桃形，故名桃尖梁。
